重锤式料位计(商砼站)

产品概述

重锤式料位计用于监测料斗、筒仓、储罐等容器内粉末、颗粒和液体高度或近似重量的实 时测量。它通过直接测量顶部无料空间距离，间接达到测量料层内物料高度的目的，并且可以根据不同的工况选择配置各种法兰、重锤及操作界面或远程通讯等，实 现了人性化、科学化、合理化的设计宗旨。其中QHYC-Ⅰ系列用于冶金行业的料位测量，QHLC-Ⅰ系列用于粮油加工业的料位测量。

工作原理

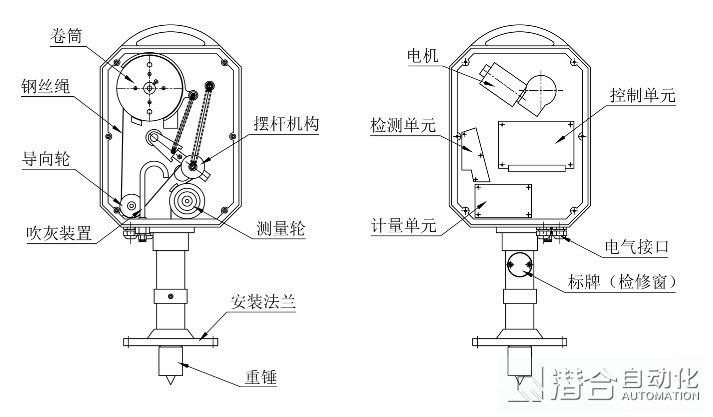

重锤式料位计的主要部件有：重锤、安装法兰、测量机构、吹灰装置、导向轮、钢丝绳、钢丝绳卷筒、摆杆机构、控制单元、电机、测控单元、计量单元和电气接口。

传 感器接到探测命令时，电机正转，经减速机构后带动绕线筒转动，钢缆下放，重锤跟随其下降，当重锤降至料面时被料面托起而失重，钢丝绳松驰，灵敏杠杆动作使 霍尔元件动作，并将位置信号传递给控制器，控制器得到该信号后立即发出电机反转命令，重锤随钢丝绳上升返回，直到重锤回到仓顶原始位置，电机停转，完成一 次探测过程。 并以4—20mA电流信号、标准的MODBUS串行通讯方式、干接点三种方式传输给DCS系统或外置显示单元料位及报警信号。

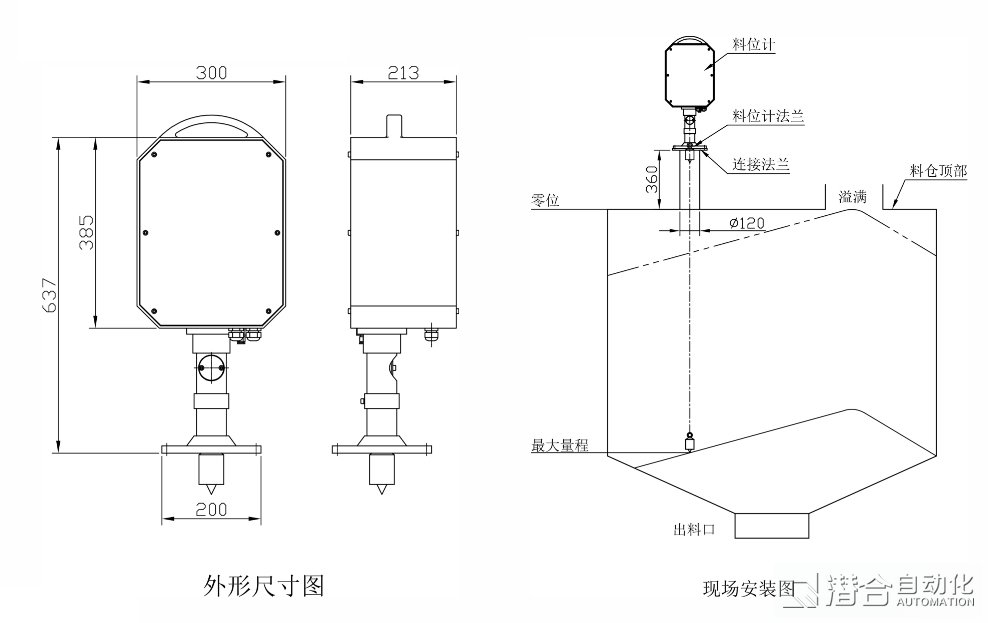

外型尺寸

技术参数

◆ 供电电压: 220 V±10%AC, 50 Hz

◆ 功率消耗: 15VA 连续, 40 VA 间歇

◆ 环境温度: -40° F to 150° F (-40° C to 65° C)

◆ 介质温度: 小于130°C

◆ 测量范围: 46.9 m

◆ 测量速度: 0.26 m/s

◆ 精度: <测量距离的0.25%

◆ 重复性: 20 mm

◆ 分辨率: 3.5mm

◆ 钢缆: 1.0mm (123kg 张力)

◆ 重锤重量：0.89Kg

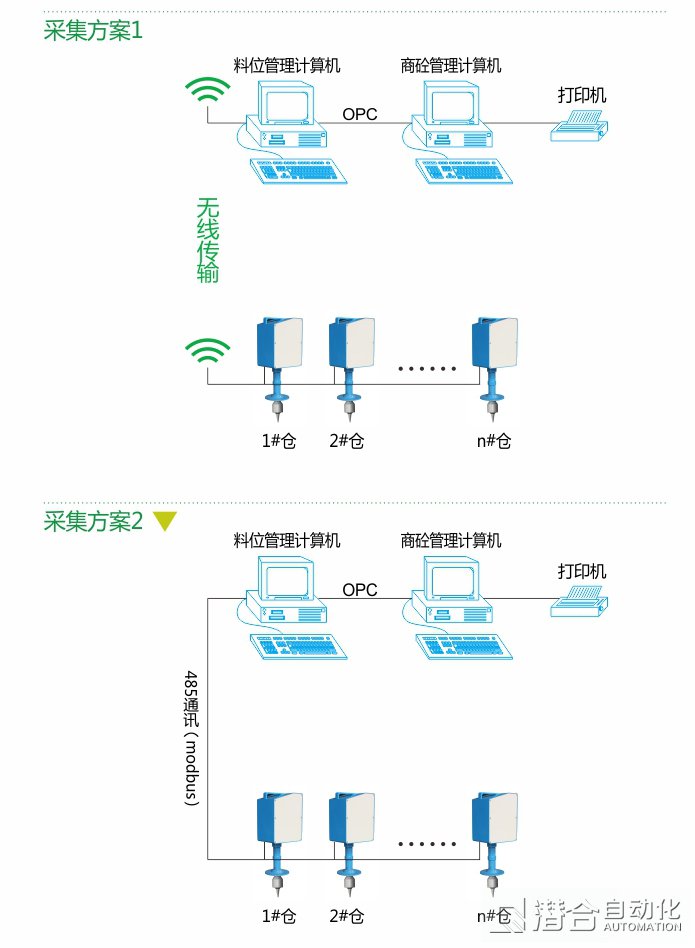

料位计数据采集及处理
